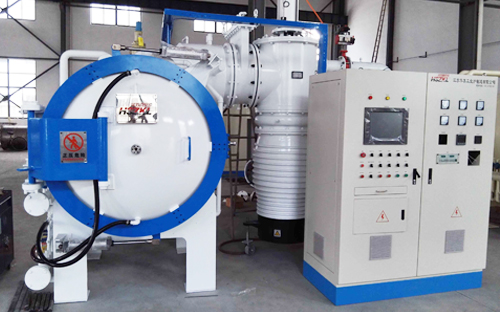

控自動系統由電極升降系統、爐體控制系統、通訊聯網系統和控制畫面設計組成，也可是說是由控制柜、操作顯示臺、檢測元件和執行元件四大部分組成?？刂乒駜炔垦b有可編程序控制器、接觸器、熔斷器、繼電器、可控整流器等元件。操作顯示臺面上裝有各種操作按鈕、指示燈、溫控儀、觸發器、記錄儀、真空計、電壓表和電硫表。真空爐系統的檢側元件主要有熱電偶、真空計及電離規和水壓表

1、電極升降系統

電極自動升降自動控制系統主要包括模擬量、數字量輸人，以及模擬量、數字里輸出。模擬量以三相輸人為主，油淬真空爐數字量輸人包含變壓器檔位信號和電極控制操作信號等，模擬量輸出為三相電極升降液壓比例閥驅動信號。在加熱過程中?？呻S時根據工藝所要求的指標，自動控制電極升降，以滿足工藝的要求。

2、爐體控制部分

主要完成爐體系統全部液壓系統、變壓器、油水冷卻器、高壓系統的控制，同時監測水冷系統、變壓器、高壓系統、液壓系統、爐體系統全部的故障、以及供電系統監測等。自動控制系統每個姆口加隔離裝置，并且數字全和模擬量模塊的輸人輸出預留la9"o的余置。同時為上位機提供系統所有動作，以及狀態的輸人信號。油淬真空爐與上位機聯合完成設備運行全部動態的買時畫面監控功能。

3、通訊聯網系統

現代控制技術離不開網絡技術，尤其是現場總線和Inter-net技術，使得控制系統規模變得非常龐大而有效，真空回火爐也使得信息共享和遠程診斷成為可能。真空滬自動化控制系統由多級控制網絡組成，現代計算機集散控制系統由基礎自動化級、過程優化級和生產管理級構成。系統搜蓋了工藝生產的各個階段。在不同的層面上完成不同的任務，以保證Z大的復用性、穩定性、有效性和簡易性。

4、自動控制畫面設計

自動控制畫面由支持多媒體軟件進行設計組態，然后從支持工具中下載到觸摸屏即可使用。真空回火爐由自動控制系統對觸摸屏狀真空爐工作穩定、安全、經濟，需要提高對鍋爐的監控品質，提高平均熱效率，節省能源和減少污染，減輕操作人員的工作負擔，提高真空爐的科學管理水平，可以獲得可觀的經濟效益。真空回火爐應用自控技術節能可做到少投人多產出，見效快，效果好。
